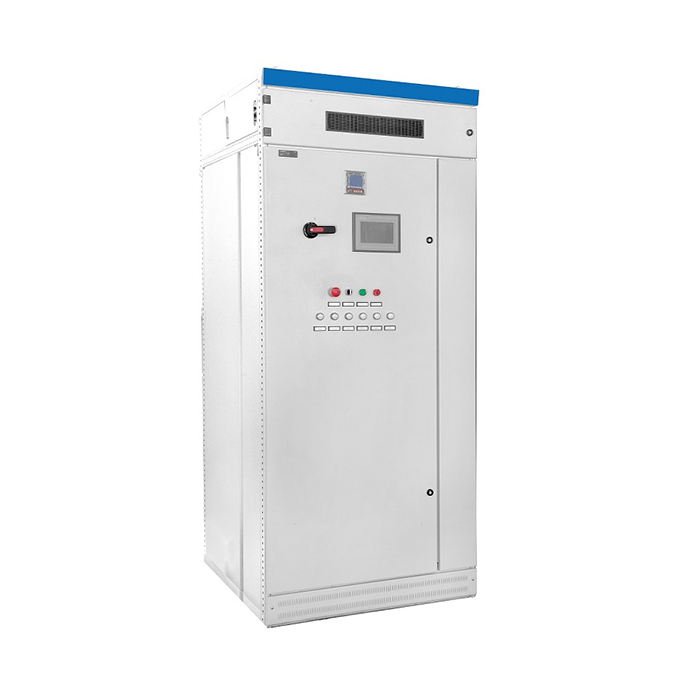

GETCOS-MEC 混合型動態無功補償裝置

GETCOS-MEC系列混合型動態無功補償裝置是集動態無功補償、SVG以及有源電力濾波器與一體的綜合濾波補償裝置;GETCOS-MEC系列混合型動態無功補償裝置通過統一控制器將有源與無源濾波補償技術相結合，突破傳統應用，實現較好的濾波補償效果。

021-5296-5785

產品描述

技術參數

產品選型

產品概述

APF模塊+LC模塊/組件，APF濾除系統諧波，無源補償模塊/組件補償系統無功功率，APF剩余容量消除無源補償模塊/組件的級差(斷續補償)，可快速、連續、光滑調節電力系統無功功率。

SVG模塊+LC模塊/組件，SVG連續輸出，消除無源補償模塊/組件的級差(斷續補償)，可快速、連續、光滑調節電力系統無功功率。

SVG模塊+APF模塊，SVG連續輸出進行無功功率補償，APF消除2-50次諧波。

技術特點

▌裝置采用同一控制方式，優先投切電容器組;
▌諧波濾除率可達97%以上(總補償容量足夠的情況下);
▌LC支路采用的過零投切技術，投入時無涌流;
▌裝置動態響應時間為20ms;
▌具有自檢功能和過壓保護、過流保護等多種硬件保護功能，確保設備的穩定可靠運行;
▌自動檢測系統電壓、電流、有功、無功等電網的電能質量參數，以及補償前、補償后的系統諧波含量;
▌數字化控制和參數設置：采用7英寸觸摸屏，可中英文切換顯示，具有電能質量參數、波形顯示、諧波含量顯示及事件記錄等功能。

技術參數

輸入	工作電壓	400V(-20%～+20%）
	工作頻率	50±2.5Hz
	電網系統	三相三線制/三相四線制
顯示與通訊	顯示界面	7英寸觸摸屏
	顯示狀態	裝置與系統電流、電壓、狀態參數、波形
	通訊	RS485、RS232，Modbus協議
使用環境	環境溫度	-25℃～+45℃
	存儲溫度	-40℃～+60℃
	相對濕度	<95%，無凝露
	海拔高度	≦1000米（高海拔需定制）
性能指標	濾波范圍	2～50次，單次諧波可限幅
	諧波濾除率	≥95%
	瞬時響應時間	<100us
	全響應時間	<10ms
	有功功率損耗	<3%（額定）
	散熱方式	智能風冷
	噪聲指標	<65dB
	過載能力	限制額定容量100%輸出
	開關頻率	80KHz

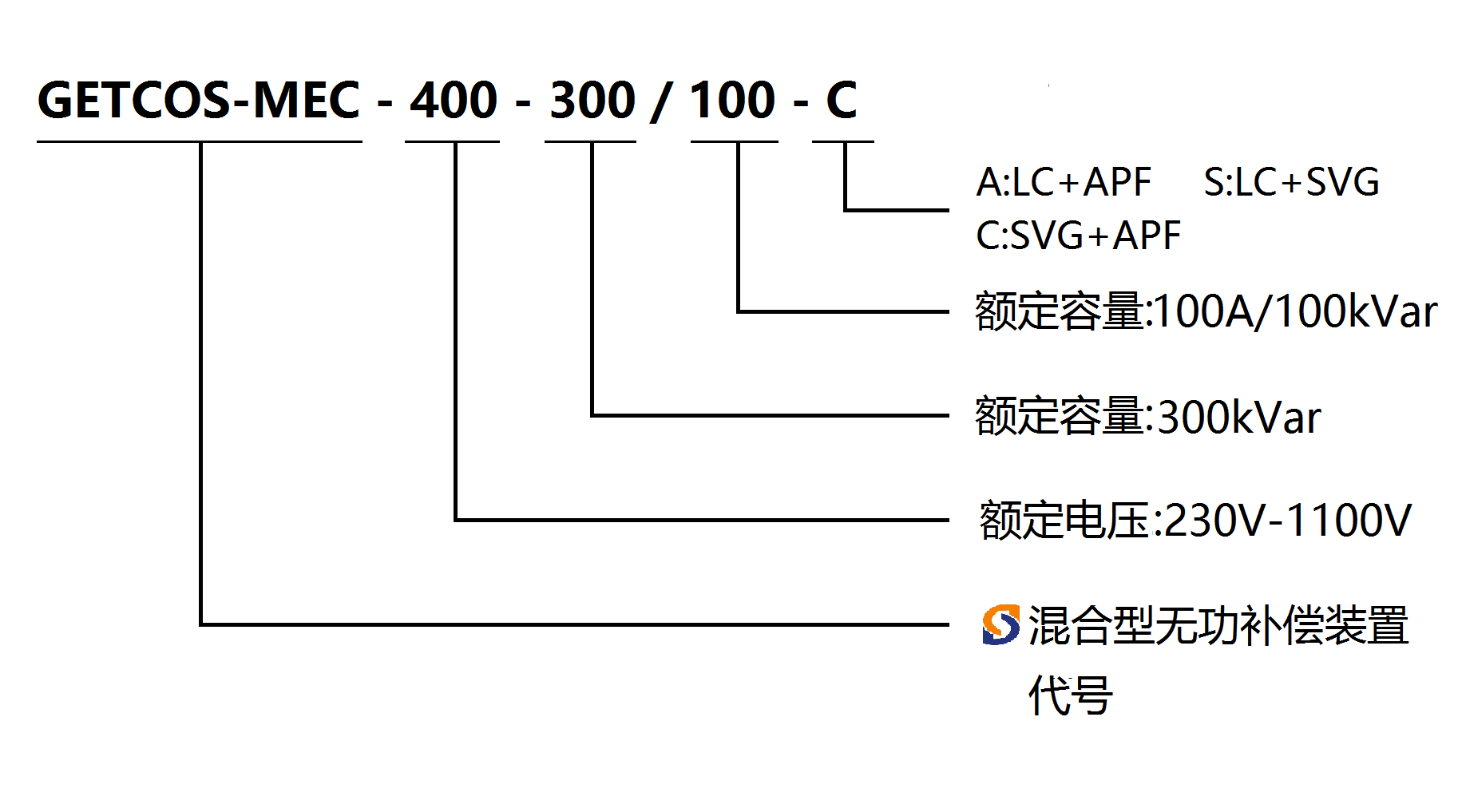

型號說明

常規產品選型

混合動態濾波補償裝置-濾波型（LC+APF）

型號	補償回路容量	WDH（mm）
GETCOS-MEC-400-100/X-A	100Kvar +X(30A/50A/75A/100A)	8008002200
GETCOS-MEC-400-150/X-A	150Kvar +X(30A/50A/75A/100A)	8008002200
GETCOS-MEC-400-200/X-A	200Kvar +X(30A/50A/75A/100A)	8008002200
GETCOS-MEC-400-250/X-A	250Kvar +X(30A/50A/75A/100A)	8008002200
GETCOS-MEC-400-300/X-A	300Kvar +X(30A/50A/75A/100A)	10008002200

混合動態濾波補償裝置-補償型（LC+SVG）

型號	補償回路容量	WDH（mm）
GETCOS-MEC-400-100/X-S	100Kvar +X(30kVar /50kVar/75kVar/100kVar)	8008002200
GETCOS-MEC-400-150/X-S	150Kvar +X(30kVar /50kVar/75kVar/100kVar)	8008002200
GETCOS-MEC-400-200/X-S	200Kvar +X(30kVar /50kVar/75kVar/100kVar)	8008002200
GETCOS-MEC-400-250/X-S	250Kvar +X(30kVar /50kVar/75kVar/100kVar)	8008002200
GETCOS-MEC-400-300/X-S	300Kvar +X(30kVar /50kVar/75kVar/100kVar)	10008002200

混合動態濾波補償裝置-補償型（SVG+APF）

型號	補償回路容量	WDH（mm）
GETCOS-MEC-400-100/X-C	SVG100Kvar +　X(30A/50A/75A/100A)	8008002200
GETCOS-MEC-400-150/X-C	SVG150Kvar +X(30A/50A/75A/100A)	8008002200
GETCOS-MEC-400-200/X-C	SVG200Kvar +X(30A/50A/75A/100A)	8008002200
GETCOS-MEC-400-250/X-Ｃ	SVG250Kvar +X(30A/50A/75A/100A)	8008002200
GETCOS-MEC-400-300/X-Ｃ	SVG300Kvar +X(30A/50A/75A/100A)	10008002200

注：詳細產品選型，請咨詢雙電電氣！
